MDD3000G高壓開關在線監測系統

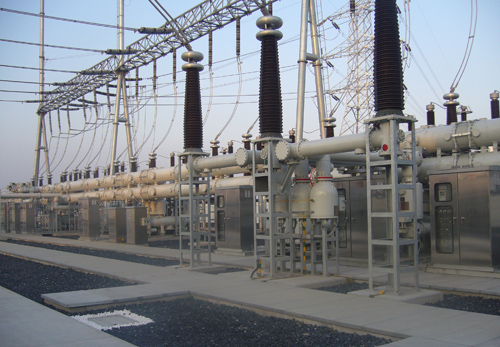

??????? 高壓開關智能組件是斷路器及GIS的智能化裝置，主要由iMAS2020G GIS狀態監測主IED、iPDM2020G局部放電監測IED、iBMS2020斷路器動作特性監測IED、iOCM2020測量IED以及光纖交換機等組成，并可根據需要擴展其他監測IED。各監測IED均采用無風扇設計以提高其可靠性，采用上架式19英寸標準機箱安裝在智能匯控柜內。GIS每個間隔采用一套智能組件柜，在現場就近GIS間隔安裝，并可接入MDS4000系統，成為智能變電站狀態監測與評估系統組成部分。

?

???????????????????????

監測IED	監測項目	監測分析參數	監測原理	分析模型
iPDM2020G	局部放電監測	放電量（放電幅值、放電相位）、放電次數、放電類型、放電位置	超高頻	IEC62478 GB/T 7354（IEC60270）
iBMS2020	斷路器機械特性監測	分合閘狀態、分合閘線圈電流、分合閘時間、速度、儲能電機的工作電流和啟動次數、主回路電流、燃弧時間、斷路器電壽命及觸頭行程等	電流互感器 位移傳感器	錄波分析
iOCM2020G	SF6氣體監測	溫度、壓力、密度、水份	溫度傳感器濕度傳感器壓力傳感器	DL/T 595-1996 GB/T 8905-1996
	避雷器特性監測	泄漏電流、阻性電流、動作次數	基波法 諧波法	“三對照法”
