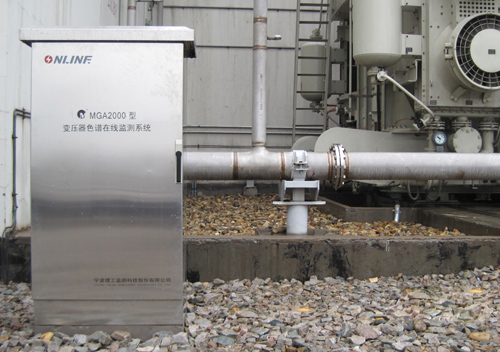

新一代色譜微水在線監測系統（IED）是智能變壓器的基本監測單元之一，并具備遠程自動校準功能。該系列變壓器色譜微水在線監測系統用于電力變壓器油中溶解氣體的在線分析與故障診斷，適用于35kV及以上電壓等級的電力變壓器、電弧爐變壓器、電抗器以及互感器等油浸式高壓設備。系統采用氣相色譜原理對變壓器油中溶解故障特征氣體進行在線監測，采用HC系列電容式敏感元件微水檢測單元對變壓器油中微水含量進行在線監測，能夠提供高精度定量分析，長期在線監測電力大型充油設備的運行狀態；能夠分析長期積累的監測數據，判斷所監測設備的狀態，預測設備初期故障。
|
序號 |
監測氣體 |
檢測范圍 |
最低檢測限 |
測量重復性 |
|
1 |
H2 |
0～2000μL/L |
2μL/L |
10% |
|
2 |
CO |
0～10000μL/L |
25μL/L |
10% |
|
3 |
CH4 |
0～1000μL/L |
0.5μL/L |
10% |
|
4 |
C2H4 |
0～1000μL/L |
0.5μL/L |
10% |
|
5 |
C2H6 |
0～1000μL/L |
0.5μL/L |
10% |
|
6 |
C2H2 |
0～1000μL/L |
0.5μL/L |
10% |
|
7 |
TH |
0～8000μL/L |
1μL/L |
10% |
|
8 |
TCG |
0～8000μL/L |
1μL/L |
10% |
|
9 |
H2O（可選） |
2%～100%RH |
2%RH |
10% |
|
10 |
CO2（可選） |
0～15000μL/L |
25μL/L |
10% |
備注：測量誤差取最低檢測限值或±30%兩者中的最大值
| MGA2000系統檢測指標 | 監測組分 |
| H2、CO、CH4、C2H4、C2H2、C2H6、總烴、總可燃氣 | 六組分 |
| H2、CO、CH4、C2H4、C2H2、C2H6、總烴、總可燃氣、H2O | 六組分+微水 |
| H2、CO、CO2、CH4、C2H4、C2H2、C2H6、總烴 | 七組分 |
| H2、CO、CO2、CH4、C2H4、C2H2、C2H6、總烴、總可燃氣、H2O | 七組分+微水 |
| H2、CO、CO2、CH4、C2H4、C2H2、C2H6、O2、總烴 | 八組分 |
| H2、CO、CO2、CH4、C2H4、C2H2、C2H6、O2、總烴、總可燃氣、H2O | 八組分+微水 |
